Щитове обладнання для дому: автомати, ПЗВ та збірка щитка

Електрощиток — серце домашньої електрики: саме тут стоїть захист, який вимикає живлення при перевантаженні, замиканні чи витоку струму. Від правильно підібраного щитового обладнання залежить безпека всього будинку. Розберемо, що ставлять у щиток і як його грамотно зібрати.

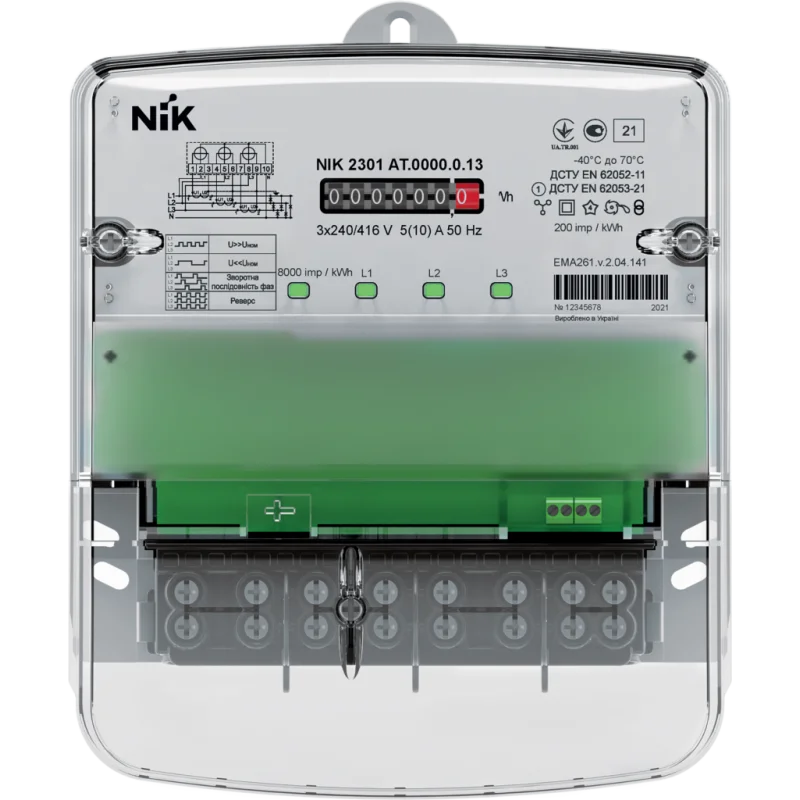

Що входить у щиток

Базовий набір — це ввідний автомат, групові автоматичні вимикачі на кожну лінію, ПЗВ або диференційні автомати для захисту від витоку, а часто й реле напруги. Усе це сучасне щитове обладнання монтується на DIN-рейку в боксі.

Автоматичні вимикачі

Автоматичний вимикач захищає лінію від перевантаження й короткого замикання, відключаючи її при перевищенні струму. На кожну групу (освітлення, розетки, потужна техніка) ставлять окремий автомат із відповідним номіналом. Це дозволяє знеструмлювати лише потрібну ділянку, а не весь дім.

ПЗВ і диференційні автомати

ПЗВ (пристрій захисного відключення) реагує на витік струму й рятує людину від ураження, а також запобігає пожежі. Диференційний автомат поєднує функції автомата й ПЗВ в одному корпусі, економлячи місце. Для вологих зон (ванна, кухня) такий захист обов’язковий.

Реле напруги

Стрибки напруги в мережі здатні вивести з ладу дорогу техніку. Реле напруги відключає живлення, коли напруга виходить за безпечні межі, і вмикає його назад, коли все нормалізується. Це недорогий, але дуже корисний елемент захисту.

Номінали та криві спрацювання

Автомати підбирають за номінальним струмом під переріз кабелю: типово 10 А для освітлення, 16 А для розеток, 25-32 А для потужних ліній. Для побуту використовують криву C. Важливо, щоб автомат захищав саме кабель, тож номінал не повинен бути завищеним.

Як спланувати щиток

Складіть список ліній, додайте запас модульних місць на майбутнє й передбачте логічне групування. Кожну потужну техніку виділіть на окрему лінію, а вологі зони захистіть ПЗВ. Акуратне підписування груп полегшить обслуговування згодом.

Бренди й сертифікація

Захист — не те, на чому варто економити. Перевірені виробники (ABB, Schneider Electric, Hager, ETI, Eaton та інші) гарантують стабільне спрацювання й мають сертифікати. Дешеві підробки можуть не відключитися в критичний момент.

Висновок

Грамотно зібраний щиток — це окремі автомати на групи, ПЗВ чи дифавтомати для захисту від витоку, реле напруги та правильні номінали під кабель. Обирайте сертифіковане щитове обладнання перевірених брендів і закладайте запас місць — тоді електрика в домі буде безпечною й зручною в обслуговуванні.
